医用中心供氧系统是医疗机构生命支持系统的核心组成部分，其系统组成与安装质量直接关系到临床用氧安全。依据GB 50751-2012《医用气体工程技术规范》及YY/T 0187《医用中心供氧系统通用技术条件》，中心供氧系统主要由供氧气源、减压装置、输送管道、监测报警装置及终端组件等构成。

一、系统设备组成

气源设备是系统核心，通常采用液氧储罐作为主供氧源，配置氧气汇流排作为应急备用氧源，实现双路冗余供气。液氧储罐有效容积及数量根据医院用氧规模确定，配套空温式汽化器及氧气减压装置。氧气汇流排由双侧气瓶组及自动切换控制装置组成，在一组汇流排压力不足时可自动切换至另一组，保证供氧连续性。

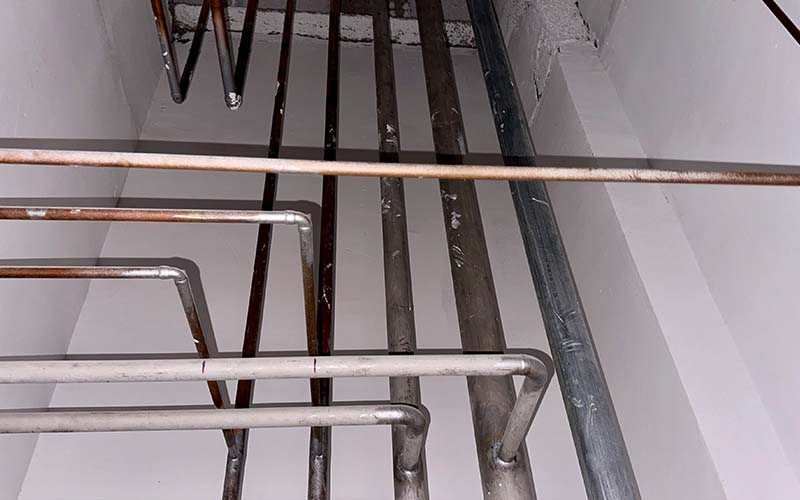

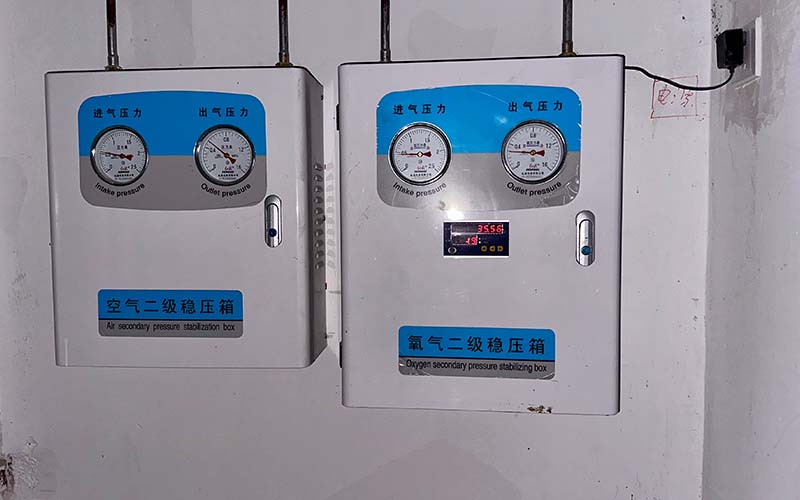

管道输送环节包括主管、楼层立管、病区支管及附件。管道材质应采用医用级脱脂铜管或不锈钢管。在各楼层或病区管道入口处设置氧气二级稳压箱，将主管道输送的中压气体0.5～0.8MPa进一步稳压至终端所需工作压力0.4～0.5MPa。

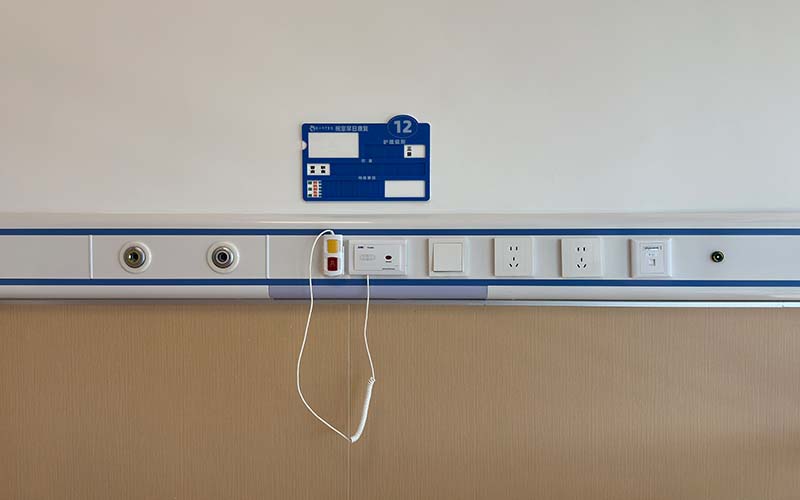

监测报警系统包括区域气体报警器与集中监控装置，具备压力实时显示、超压和欠压声光报警功能。终端设备为气体快速插座终端，安装于病房设备带上，采用防错插接口设计，确保不同气体的不可互换性。


二、安装规范要求

设备安装应严格遵循GB 50751-2012规定。液氧储罐应设置在室外通风良好处，与建筑物的防火间距须满足规范要求。管道安装前所有管材及附件须经严格脱脂处理，采用氩弧焊或硬钎焊连接，焊接过程中管内应通入惰性气体保护，防止内壁氧化。

管道穿墙穿楼板处应设置钢制套管，套管内不得有焊缝，套管与管道间应采用不燃材料填实。氧气管道不得与可燃气体管道、电气线路共管井敷设，管架应均匀布置并采取绝缘措施防止电化学腐蚀。


安装完成后须进行压力试验和泄漏性试验。强度试验压力为1.15倍设计压力，24h泄漏性试验压降不应超过1%，系统小时泄漏率应小于0.2%。终端组件安装高度距地面宜为900～1600mm，同一医疗建筑内应采用同一制式规格的终端组件。

医用中心供氧系统的设备配置与安装应以GB 50751-2012为基本技术依据，由具备相应资质的专业单位实施，竣工后须经压力试验及气密性检测合格方可投入使用。
